TY-GJD01型光机电一体化实训考核装置

TY-GJD01型光机电一体化实训考核装置

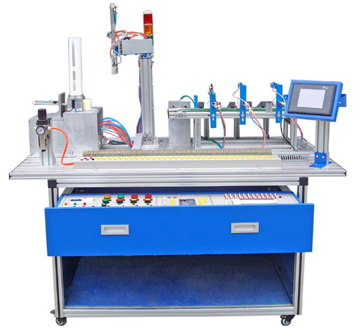

　　实训装置由铝合金导轨式实训台、典型的机电一体化设备的机械部件、 PLC 模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器、计算机等组成。整体结构采用开放式和拆装式，实训装置用于机械部件组装，可根据现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。模块采用标准结构和抽屉式模块放置架，互换性强;按具有生产性功能和整合学习功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。设备需完全符合电工电子全国职业技能大赛所要求，同时还要求具有可拓展功能，可以组成更加大型的生产模拟系统，以配合各个用户学校不同层次，不同专业的教学及培训要求。

　一、TY-GJD01型光机电一体化实训考核装置-技术参数

　　1. 交流电源：三相五线 AC 380V ± 10% 50 Hz ;

　　2. 温度： -10 ～ 40 ℃ ;环境湿度：≤ 90% ( 25 ℃ );

　　3. 外形尺寸：长×宽×高 =1200 × 800 × 1500 mm ;

　　4. 整机功耗：≤ 1.5 kW ;

　　5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。


　二、TY-GJD01型光机电一体化实训考核装置-设备结构

　　实训装置台架为铝合金导轨式，实训考核装置 PLC 模块的 I/O 端子、变频器的接线端子、各常用模块与 PLC 的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接;各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子牌连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。

　　铝合金导轨式实训台： 可以安装送料机构、机械手、传输分拣机构。实训模块及 PLC 主机等可以放置在拉出式的支架上。

　　触摸屏： MCGS7062, 模块材料要求：高强度塑料外壳、重量轻，面板是铁质喷塑板。

　　PLC 模块及变频器模块： PLC 40 点以上 IO 三菱 FX2N-48MR ;变频器：三菱 D720 0.4KW ;模块材料要求：高强度塑料外壳、重量轻，面板是铝塑板，图案、文字符号采用进口油墨丝印。

　　电源模块： 三相电源总开关(带漏电和短路保护) 1 个，熔断器 3 只，单相电源插座 2 个，安全插座 5 个;

　　按钮模块： 24 V/ 6 A 、 12 V/ 2 A 各一组;急停按钮 1 只，转换开关 2 只，蜂鸣器 1 只，复位按钮黄、绿、红各 1 只，自锁按钮黄、绿、红各 1 只， 24V 指示灯黄、绿、红各 2 只;

　　一体化接线排： 接线排壳体上两侧相对设置有一初级接线区(接线端子)和一次级接线区(安全插座);接线端子与对应的安全插座通过导电弹性件连接;接线排壳体边缘卷折，设有固定用的螺孔，可以固定在实训桌上。

　　井式上料机构 ： 井式工件库 1 件，物料推出机构 1 件，光电传感器 2 只，磁性开关 2 只，单缸气缸 1 只，单控电磁阀 1 只，警示灯 1 只，主要完成将工件库中的工件依次推出 。 气缸及附属传感器选用 SMC 。

　　气动机械手装置： 四自由度气动机械手，气缸及附属传感器选用 SMC ;气动手臂两侧装有 2 个限位挡板，挡板上装有电感传感器、缓冲阀，进行对手臂的旋转限位。整个搬运机构能完成四个自由度动作，手臂伸缩、手臂旋转、手爪上下、手爪松紧。 气缸及附属传感器选用 SMC 。

　　物料分拣装置： 传送带通过三相异步电动机驱动，在传送带端点处设计有落料口，通过光电传感器检测物料;传送带上装有三个出料槽，对应位置有电感传感器、光纤传感器等，同时正对料槽位置装有推料气缸，共计三个气缸。传送带采用可拆卸的铝合金支架。气缸及附属传感器选用 SMC 。
