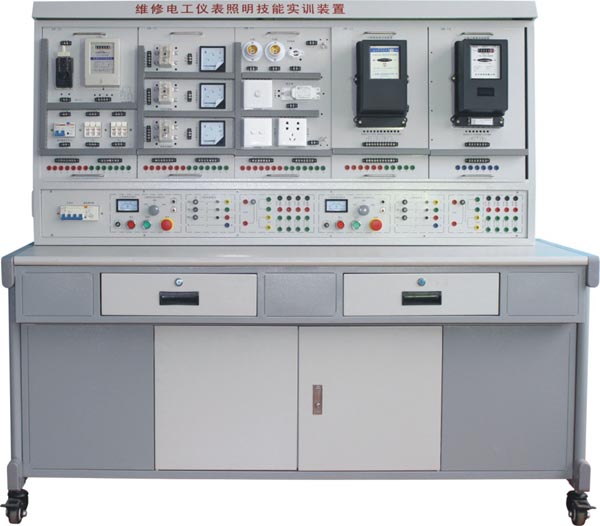

TYW-81D维修电工仪表照明实训考核装置

TYW-81D维修电工仪表照明实训考核装置
  • 名称:TYW-81D维修电工仪表照明实训考核装置
  • 型号 : TYW-81D型
  • 立即咨询 : 021-62278396

欢迎访问本公司网站,本公司专业生产制造教学设备实训设备实验设备十五年。本公司产品齐全,质量保证,上门调试,现场培训,并提供三年的保修服务和终身维护,让您买的放心,用的踏心!热销系列有:PLC可编程控制器实训装置汽车发动机实训台维修电工实训考核装置电子工艺实训考核装置智能楼宇实训装置供配电系统实训装置光机电一体化实训考核装置工厂供电技术实训装置、等。欢迎新老用户来公司实地考察、指导与交流;以下是本页产品简介,如需询价或实验室建设方案,请联系我们。

详细描述

  TYW-81D 维修电工仪表照明实训考核装置

  “TYW-81D型维修电工仪表照明实训考核装置“是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”的要求而设计的,该装置集理论、实际操作和考核鉴定为一体的多功能设备。它不仅能作为电工仪表和照明电路的操作实训装置。而且也可用于劳动职业技能鉴定部门、大中专院校、职校、技校对初、中、高级维修电工技能考核的理想实训实验设备。





 一、TYW-81D维修电工仪表照明实训考核装置-装置特点:

  1.电气控制线路元器件都装在作为挂板的安装板上,操作方便、更换便捷,便于扩展功能或开发新实训,操作内容的选择具有典型性和实用性;

  2.操作台只需三相四线的交流电源,即可投入使用;

  3.装置设有电压型和电流性漏电保护器,能确保操作者的人身安全;

  4.所有元器件都通过导线引到接线端子上,学生接线时只需在端子上进行,有利于保护元器件;

  5.通过走线槽进行走线,进行工艺布线训练。实训电路与装置电源的连接通过安全插座和高可靠护套结构手抢插接线,安全快捷。

  6.装置的设计为双组型,控制屏左右两边电源独立且互不干扰,可供两个学生同进完成实训操作。

 二、TYW-81D维修电工仪表照明实训考核装置-技术性能:

  1.输入电压:三相四线(或三相五线)~380V±10% 50Hz

  2.工作环境:温度-10~+40℃ 相对湿度<85%(25℃) 海拔<4000m

  3.装置容量:<1.5KVA

  4.重 量:100Kg

  5.外形尺寸:1605×805×1630mm3

  6.漏电保护动作电流:≤30mA;漏电保护动作时间:≤0.1s。

 三、TYW-81D维修电工仪表照明实训考核装置-装置的基本配置及功能

  实训台设有两组电源,通过启、停按钮控制电源的输出,并设有急停按钮。电源输出设有短路保护。

  1.交流电源:实训台提供线电压380V和相电压220V两种电源,还设有多个单、三相电源插座;

  2.整流二极管:提供整流二极管1N5408四个,用于能耗制动电路。

  3.各种规格的电阻

  提供75Ω/75W功率电阻三个,用于降压启动电路。

  提供10Ω/25W功率电阻一个,用于能耗制动电路。

  4.智能型多功能交流电路测量电表:八位LED显示,可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T,精度1.0级。

  5.实训桌:实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板、结构坚固,造型美观大方,桌子左右各设有两个抽屉。
