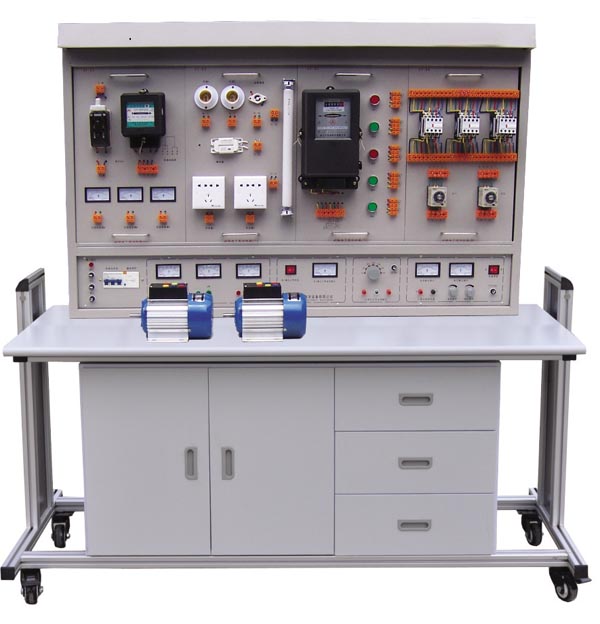

TYWX-161型初级维修电工实训考核装置

TYWX-161型初级维修电工实训考核装置
  • 名称:TYWX-161型初级维修电工实训考核装置
  • 型号 : TYWX-161型
  • 立即咨询 : 021-62278396

欢迎访问本公司网站,本公司专业生产制造教学设备实训设备实验设备十五年。本公司产品齐全,质量保证,上门调试,现场培训,并提供三年的保修服务和终身维护,让您买的放心,用的踏心!热销系列有:PLC可编程控制器实训装置汽车发动机实训台维修电工实训考核装置电子工艺实训考核装置智能楼宇实训装置供配电系统实训装置光机电一体化实训考核装置工厂供电技术实训装置、等。欢迎新老用户来公司实地考察、指导与交流;以下是本页产品简介,如需询价或实验室建设方案,请联系我们。

详细描述

TYWX-161型初级维修电工实训考核装置

  本装置采用国际常用的模块化设计,根据不同的实训考核内容配置相应的实训模块,实训方便、布局合理、易于扩展升级,实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等,符合初级电工国家职业标准教、培、考的要求,适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。





 二、技术性能

  1.输入电压:三相四线制380V±10% 50Hz

  2.工作环境:环境温度范围为-5~+40℃

  3.装置容量:<1KVA

  4.安全保护:漏电动作电流≤30mA 过流保护、熔断器保护

  5.外形尺寸:1600mm×700mm×1450mm

 三、基本配置及功能

  本实训台主要由实训屏、实训挂箱、实训器材、实训桌等组成。

  (一)实训屏

  实训屏为铁质双层亚光密纹喷塑结构,铝合金面板,为实训挂箱提供交流电源、直流稳压稳流电源,具体功能如下:

  1、外部电源输入指示灯亮(提醒操作者外部电源已与实训台接通)。

  2、推上三相漏电开关,三相电源向实训挂箱等供电,三只450V电压表指示输出线电压。

  3、低压交流电源:输出3V、6V、9V、12V、15V、18V、24V低压交流电源。

  4、提供~220V插座2只,为外部设备提供工作电源。

  5、直流稳压稳流电源:电压0-30V连续可调,内置式继电器自动换档,多圈电位器连续调节,输出电流2A,具有预设式限流保护功能。

  (二)实训挂箱及器材配备

  1、SY-61维修电工挂箱(一)

  2、SY-62维修电工挂箱(二)

  3、SY-63维修电工挂箱(三)

  4、SY-64维修电工挂箱(四)

  5、SY-65维修电工挂箱(五)

  6、九孔万能实训板 2块

  7、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。

  8、三相鼠笼异步电动机180W Y/△ 1台

  9、安全配备灭火器 全室1台

  (三)TYWX-161型初级维修电工实训考核装置实训桌

  铝木结构,桌面为防火、防水、耐磨高密度板,造型美观大方,坚固耐用。
