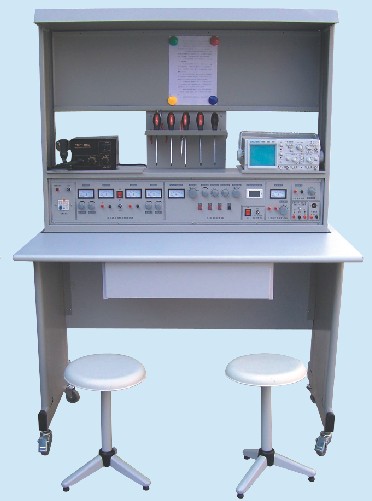

TYGY-71A型电子技能及生产工艺流水线创新实训台

TYGY-71A型电子技能及生产工艺流水线创新实训台
  • 名称:TYGY-71A型电子技能及生产工艺流水线创新实训台
  • 型号 : TYGY-71A型
  • 立即咨询 : 021-62278396

欢迎访问本公司网站,本公司专业生产制造教学设备实训设备实验设备十五年。本公司产品齐全,质量保证,上门调试,现场培训,并提供三年的保修服务和终身维护,让您买的放心,用的踏心!热销系列有:PLC可编程控制器实训装置汽车发动机实训台维修电工实训考核装置电子工艺实训考核装置智能楼宇实训装置供配电系统实训装置光机电一体化实训考核装置工厂供电技术实训装置、等。欢迎新老用户来公司实地考察、指导与交流;以下是本页产品简介,如需询价或实验室建设方案,请联系我们。

详细描述

TYGY-71A型电子技能及生产工艺流水线创新实训台

电子技能及生产工艺流水线创新实训台是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。学生通过具体的实践流程操作,既能学会一般电子产品的工艺设计知识,同时通过电子产品的制作,掌握基本操作技能:安全操作、元器件及其封装的识别;元器件的装接、焊接、调试、故障排除。掌握 SMT (表面贴装技术)、波峰焊及线路板的设计制作技能。让学生在校期间就有贴近工业现场的实际操作训练,加强学生动手能力,创新能力和运用所学知识能力的培养,达到工程训练目的。本装置是技工学校、职业院校、职教中心电子类、电子电器类、电子信息类专业电子技能及电子生产工艺实训理想设备。



一、TYGY-71A型电子技能及生产工艺流水线创新实训台-特点
  (一)通用性强:即可通过实训台的编制组成多种产品生产流水线,完成产品的电子工艺实训,也可单台独立作为电子技能实训使用。
  (二)综合性强:可作为电子、电工、机械等专业课程的实训、可作手工焊接实训、 SMT 焊接实训、电子装配实训、整机装配维修实训等。
  (三)功能齐全:提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等,为电子产品的测量调试和开发新产品提供丰富的资源。安装日光灯照明、看板(用来夹资料)、仪器架、工具架。
  (四)创新性:提供多种电子元器件和电子产品装配工具,不但能锻炼学生的装配调试技能,还可以在现有产品的基础上进行二次开发:课程设计、毕业设计、电子竞赛课题,以培养学生的创新能力。
  (五)配套实训资料丰富:每块所提供的实训板都有元器件清单、装配图、指导书,完成学生对认识、设计、焊接、调试、整机检修等多种技能工艺的实训。

二、TYGY-71A型电子技能及生产工艺流水线创新实训台技术性能
  (一)输入电源:单相三线 220V ± 10% 50Hz
  (二)输出电源:
  1. 直流稳压电源:二路 0-30V 稳压直流电源输出,内置式继电器自动换档,多圈电位器连续调节,最大输出电流 2A ,具有预设式限流保护功能,数字显示电流电压;
  2. 低压交流电源输出: 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 交流输出、电流 2A ;
  3. 函数发生器:输出正弦波、三角波、方波、频率范围 5Hz-550KHz ;频率有表指示。
  4. 单次脉冲输出:每拔一次开关即可输出一组正负脉冲;
  5. 音频功率放大器:内置喇叭,音频可调,在调试中可作信号寻迹使用。
  (三)工作环境:温度 -10 ℃~ +40 ℃
  (四)装置容量:< 500VA
  (五)外形尺寸: 1200mm × 750mm × 2000mm
