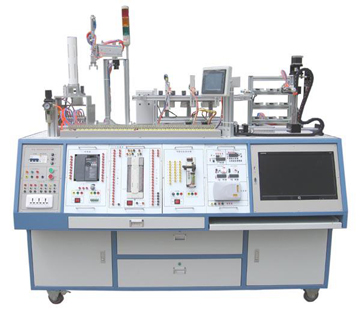

TY-GJD04型光机电一体化实训考核装置

　　TY-GJD04型光机电一体化实训考核装置

　　TY-GJD04型光机电一体化实训考核装置根据任务引领式行为导向教学法 , 以重点培养学生的动手实操能力 , 团队协作能力 , 创新能力等。是面向职业教育的新一代综合机电一体化实训考核设备。该设备由铝合金安装实训平台，生产供料单元 , 运输单元及仓库单元等部分组成 , 学生可根据学习需求按照实训项目要求选择需要的部件和安装位置 , 可在铝合金安装平台上组成各种不同的产品生产过程的生产设备。

　　多种控制方式融为一体，同一种负载模型可以通过多种驱动方式进行控制，真正实现培养学员的创新思路和技能。本产品以模块化开放式结构为主要特点 , 集成了机电一体化技术、自动化技术、传感器技术、通讯及监控技术、电子技术、电工技术和机械装调技术 , 全面锻炼学生的动手实操能力团队协作能力以及思维创新能力。

　一、TY-GJD04型光机电一体化实训考核装置-技术参数：

　　工作电源：三相五线 380V±5% 50Hz

　　安全保护：漏电保护(动作电流≤30mA)，过流保护，熔断器保护

　　接线方式：半集中/开发双型接线

　　额定功率：0.8 Kw

　　环境温度：-10℃ ～40 ℃

　　相对湿度：≤90%(25 ℃)

　　外形尺寸：1600×925×1050mm

　　变 频 器：三菱FR-E740-0.75KW

　　P L C：三菱FX2N-48MT

　　步进电机：24VDC 9级细分 2A

　　PLC扩展模块： FX0N-3A

　　触 摸 屏：三菱GT1155-QSBD-C

　　单片机模块：伟福SP-51

　　电机控制单元：220/380V 双向控制 1：50减速箱

　　气动元器件：原装SMC或亚德客

　　设备重量：100kg

　二、TY-GJD04型光机电一体化实训考核装置-产品结构：

　　实验桌：采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。可以内嵌入计算机系统，并配备可隐藏式书桌，既能做实操平台又能做编程工位还能进行理论教学。桌下前柜内存放执行模型电脑机箱等，后柜可用于存储实训模块，抽屉内具有工具箱模具，便于存放工具、万用表、导线、实验指导书等，方便实训室管理。

　　桌面部分：采用20mm铝型材拼接式设计，铝型材表面平均分布T型槽，学员可以利用T型槽轻松布局和安装执行机构零件，方便实训操作。

　　实训模块：外壳采用优质钢板加工而成，表面进行静电喷塑处理。面板采用优质纯铝板加工，进行化学蚀刻彩色处理，面板图文字符采用现代喷描技术处理，使面板标识清晰且经久耐用。设置的电路美观整齐、科学规范。统一的尺寸规格，使得所有挂箱均可随意更换，操作方便。

　　实训模块具有两种接线模式，可以开放单独对实训单元的IO进行连接，也可以统一分配地址，减少接线所耽误的时间。

　　实训单元: 共包括上料站、搬运站、分拣站和仓储站，采用优质铝材或异型材做框架，原装SMC或欧姆龙元器件做电控检测部分，每个站与站之间可自由组合搭配，形成不同的控制模式，方便教师设置课题。如(按物料流动顺序)：课题一、上料单元→搬运单元→分拣单元→仓储单元，课题二、仓储单元→搬运单元→分拣单元，课题三、上料单元→仓储单元→搬运单元等等，可以任意组合，灵活多变。每个实训单元都配有特制的底座，底座上集成执行单元机构、电磁气动阀、传感器保护电路等装置，实训方便接线简便可靠。


　三、TY-GJD04型光机电一体化实训考核装置-设备优点：

　　设备采用了全钢制结构，计算机嵌入式设计，既符合编程又方便机械装调，突出了实训设备一体化的特点，增强了实训室的整体效果，便于日常管理;

　　集成了多种控制方式，实训机构可以通过PLC控制、单片机控制和电子线路控制，真正做到任务引领的方式将多专业知识有机融于一体;

　　模块化设计，兼容多种型号的PLC、变频器等工控装置，实现因地制宜的多元化教学，可针对不同的教材与教学大纲开展实训项目;

　　不拘一格的运动实训单元设计，运动实训单元包括上料单元、搬运单元、分拣单元和仓储单元，几个单元之间位置可以互换，不拘于一种组合方式，物料流动形式具有多向性，全方位激发学员的创新思维;

　　多种驱动方式，本套设备集成了多种类型的电机，均可对同一负载进行驱动，如分拣机可以用三相异步电机通过变频器带动，也可以通过直流电机、步进电机或者伺服电机带动，自由更换，训练与考核学员综合运用能力。
