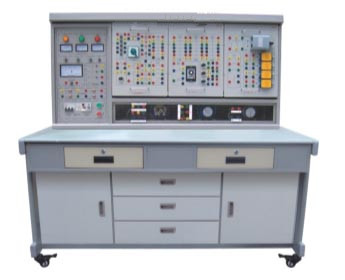

TYS-820E型 电力拖动（工厂电气控制）实验装置

TYS-820E型 电力拖动（工厂电气控制）实验装置

一、概述
本装置综合了目前大中专院校“电力拖动”、“工厂电气控制技术”、“继电接触控制”等课程实验大纲的要求，特别适用于各院校现阶段实验设备的更新改造，为高等专业学校、职业技术学院、技能培训新建或扩建实验室，迅速开设实验课程提供了理想的实验装置。本装置充分培养学生的动手能力，可完成工科专业多课程如“电力拖动”、“电气控制技术”等实验。
二、特点
1、综合性强：本实验装置综合了目前国内各类院校工厂电气控制课程的全部实验项目，
用户可根据需要选购实验部件，实验的深度可根据需要作灵活调整，普及与提高可根据教学的进度有机地结合。
2、科学性强：装置占地面积少，节约实验用房，减少基建投资；实验室整齐美观，改善实验环境；实验内容丰富，设计合理，除了加深理论知识外，还可结合实际情况开设出设计性、综合性实验。
3、安全性强：设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有的保护功能，使用安全可靠。电机装在实验台内，用透明有机玻璃做隔离面板，电机运转情况一目了然，又提高安全性。
三、技术性能
1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3、外形尺寸：135×72×155cm3
4、装置容量：＜1.0KVA

四、装置的配备
本装置主要由电源仪器控制屏、挂箱、实验桌、电机及专用导线组成。
（一）电源仪器控制屏
控制屏为双层亚光密纹喷塑结构，铝质面板，为实验提供三相交流电源、测量仪表及安全保护装置。
1、三相电源输入指示灯，指示外部电源与实验通断情况。
2、三相线电压指示交流电压表，450V，3只。
3、三相四线电源输出，具有过载、短路、漏电保护。
4、5A交流电流表1只。
5、四路电流测量插座。
（二）实验桌
    实验桌主体为双层铁质亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，造型美观大方。
（三）实验挂箱
1、继电接触控制（一）
熔断器五只，按钮一只（绿），变压器一只（380/36+6.3），转换开关一只，信号灯三只，整流电路，能耗制动电阻（510Ω/50W），交流接触器一只，热继电器一只。
2、继电接触控制（二）
行程开关四只，倒顺开关一只，热继电器一只。各器件的工作端子均已引到面板上，供实验接线用。
3、继电接触控制（三）
交流接触器三只，通电延时时间继电器一只，热继电器一只，控制按钮三只（二绿一红）。各器件的工作端子均已引到面板插座上，供实验接线用。
4、直流电机调速与工作电源挂箱
提供0～220V/2A直流电源和直流电机调速（Ra、Rf）组件。
5、直流电机一台（200W），固定在控制屏右下方，透过透明有机玻璃能看清电机的工作状况。
6、交流三相鼠笼电机二台（Y/△ 380V），固定在控制屏右下方，透过透明有机玻璃能看清电机的工作状况。
四、基本实验项目：
1．闸刀开关正转控制线路                  15．QX3-13型Y/△自动起动控制线路
2．接触器点动正转控制线路                16．半波整流能耗制动控制线路
3．具有自锁的正转控制线路                17．全波整流能耗制动控制线路
4．具有过找保护的正转控制线路            18．C620车床电气控制线路
5．倒顺开关控制正反转控制线路            19．手动降压起动
6．接触器联锁的正反转控制线路            20．单相运行反接制动控制线路
7．按钮联锁的正反转控制线路              21．电动葫芦电气控制线路
8．按钮接触器复合联锁控制线路            22．C6163车床电气控制线路
9．自动往返行程控制线路                  23．控制电路联锁控制线路
10．接触器控制串联电阻降压起动线路       24．主电路联锁控制线路
11．时间继电器控制串联电阻降压控制线路   25．直流电机启动
12．手动Y/△降压起动                     26．直流电机的调速
13．接触器控制Y/△降压起动               27．直流电机的反速
14．时间继电器控制Y/△降压起动           28．直流电机制动实验
      利用上述28项实验元器件，还可完成几十项实验，在此不一一举例。
7、实验连接线：采用高可靠护套结构手抢插连接线，里面采用无氧铜抽丝而成，头发丝般的多股线，外包聚氯乙烯绝缘层，具有柔软、耐压、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。
8、工具：配备MF-47万用表一只，尖嘴钳一把，″–、+″字螺丝刀各一把。
