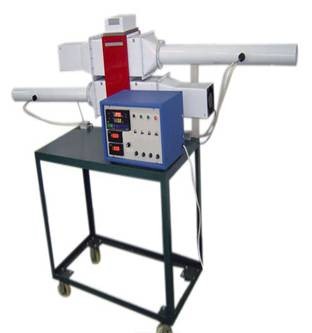

TYDR -562型热管换热器实验装置
实验目的:
1、了解热管换热器的结构。
2、可进行热管换热器传热系数和热效率计算。
主要配置:
热管换热器,加热段风道,受热段风道,风机,毕托管流量计及差压传感器,加热由固体调压模块无级调节,万能信号输入巡检仪显示温度、压差,电流表,电压表,不锈钢台架及控制屏等。
II型增加带标准信号的多路万能信号输入巡检仪,增加带标准信号的数显电流表电压表,软件等。
工作电压:220V
功率:1.5KW
规格:800×350×600mm
TYDR -562B型玻璃热管换热器实验装置
实验目的:
1、 观察透明换热器装置的构成。
2、 可进行玻璃热管换热器传热媒体的传热系数和热效率计算。
主要配置:
玻璃热管换热器,热水加热器,流动的冷水换热外套,循环水泵,水箱,热段、冷段进出口温度测试装置等;玻璃容器易于观察;不锈钢台架等。
II型增加带标准信号的多路万能信号输入巡检仪,增加带标准信号的数显电流表电压表,软件等。
工作电压:220V
功率:1200W
规格:1000×600×1200mm
