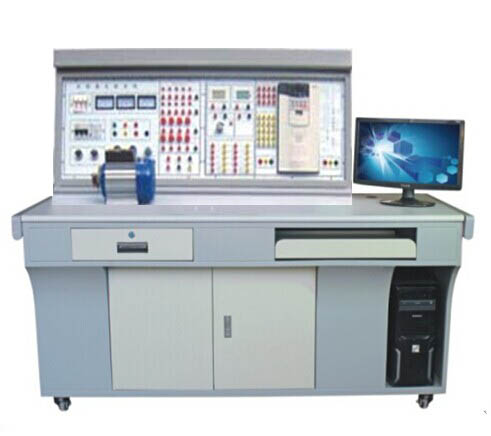

TYX-1型变频调速技术实训装置

TYX-1型变频调速技术实训装置
  • 名称:TYX-1型变频调速技术实训装置
  • 型号 : TYX-1型
  • 立即咨询 : 021-62278396

欢迎访问本公司网站,本公司专业生产制造教学设备实训设备实验设备十五年。本公司产品齐全,质量保证,上门调试,现场培训,并提供三年的保修服务和终身维护,让您买的放心,用的踏心!热销系列有:PLC可编程控制器实训装置汽车发动机实训台维修电工实训考核装置电子工艺实训考核装置智能楼宇实训装置供配电系统实训装置光机电一体化实训考核装置工厂供电技术实训装置、等。欢迎新老用户来公司实地考察、指导与交流;以下是本页产品简介,如需询价或实验室建设方案,请联系我们。

详细描述

TYX-1型变频调速技术实训装置

  本装置是在总结当前变频调速实训教学设备的基础上,推出的一款先进的变频调速装置,该实训装置为变频技术实训和考核提供了先进的操作平台。变频器选用应用广泛的三菱 FR-A540-0.75K 变频器(用户也可选用其它品牌的变频器,价格另议),带有 RS485 通信接口。实训台可完成 “ 变频调速技术 ” 课程的相关教学实训。特别是系统提供开放式实训教学,可充分培养学生的实际动手能力,为参加就业岗位打下坚实的基础。

 一、TYX-1型变频调速技术实训装置技术性能

  1. 输入电源:三相四线(或三相五线)~ 380V±10% 50Hz

  2 . 工作环境:温度 -10℃ ~ + 40℃ 相对湿度< 85%( 25℃ )

  3 . 装置容量:< 0.5KVA

  4 . 重 量:< 110Kg

  5 . 外形尺寸: 1600mm × 750mm × 1300mm

  6 . 安全保护:具有漏电压、漏电流保护装置,安全符合国家标准

 二、TYX-1型变频调速技术实训装置-装置组成

  实训装置由控制屏、实训桌、变频实训组件、继电接触实训组件、数字量 / 模拟量输入输出给定指示组件、三相异步电机、电机导轨、测速机构等组成。

  (一)控制屏(铁质双层亚光密纹喷塑结构,铝质面板)

  1 . 交流电源控制单元

  三相四线 380V 交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制。

  提供三相四线 380V 、单相 220V 电源各一组,由启停开关控制输出,并设有保险丝保护。

  2 . 直流电源、直流电压 / 电流表、逻辑输出及指示等

  直流电压: 0 ~ 10V 可调输出;直流电流: 4 ~ 20mA ;直流数字电压表 / 电流表;电压表量程 0 ~ 200V 、输入阻抗为 10M Ω 、精度 0.5 级;电流表量程 0 ~ 200 mA 、精度 0.5 级;同时设点动、自锁按钮、逻辑开关、直流 24V 继电器、 1K 电位器。

  3 . 继电接触实训组件

  提供交流接触器 3 只、时间继电器 1 只,以上器件所有端子均已引至面板上,完全由操作者自由 布线,实训特点明显。

  4 . 变频器实训模块

  装置采用三菱 FR-A740-0.75K 高性能变频器,三相 380V 交流供电,内置 EMC 滤波器,输出功率 0.75KW 。集成 RS485 通讯接口,具有 V/F 控制、无传感器矢量速度 / 转矩控制、闭环高精度转矩 / 速度 / 位置控制等工作模式;集成 12 路数字量输入 /9 路数字量输出, 3 路模拟量输入 /2 路模拟量输出;具备输入缺相、电压不足、过电压短路、瞬时停电、断线检测、位置误差、失速防止等保护功能。

  变频器所有端子均已引至面板上,系统完全开放,操作者可搭建不同变频调速控制系统,布线设计、线路走向,实现控制功能,更能锻炼操作者的动手能力。

  (二)三相鼠笼异步电机:交流 380V/△

  (三)电机导轨及光电编码器一套

  (四)实训桌

  实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板;左右设有两个大抽屉(带锁),用于放置工具及资料,电脑桌联体设计,造型美观大方。
