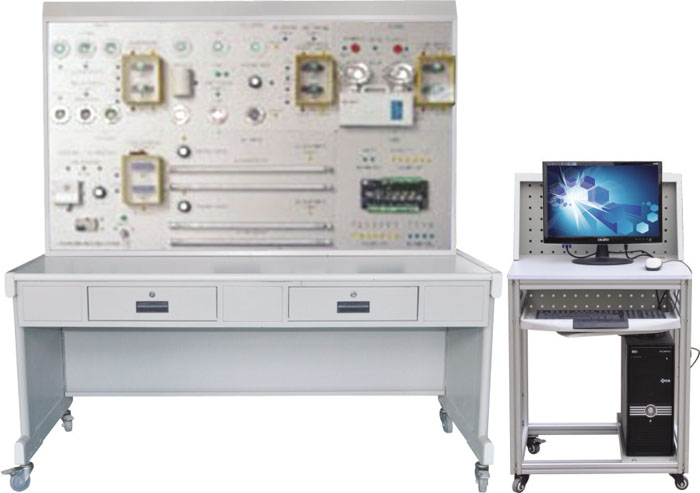

TY-L4型楼宇照明监控系统实验实训装置
一、TY-L4型楼宇照明监控系统实验实训装置 系统实训功能：
能进行各种灯光照明系统操作演示、直接数字控制器(DDC)的操作与编程、时钟控制的编程与操作、照度自动调节控、动静探测控制制、区域场景控制、手动遥控器控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。
二、TY-L4型楼宇照明监控系统实验实训装置 系统技术指标：
工作电压：单相三线220V±5% 50Hz
整机容量：＜300W
外型尺寸：150×70×180cm3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
三、TY-L4型楼宇照明监控系统实验实训装置 系统组成：
1、照明系统模拟板：
公共区域照明控制模拟板、办公室照度自动调节控制模拟板、景观照明控制模拟板、情景照明控制模拟板和应急照明控制模拟板，要求能完全模拟真实照明监控系统的工作过程、所有的灯光要求能在DDC的控制下按一定的逻辑规律亮灭、所有的照度自动调器和动静探测器也要求在DDC的控制下自动调节、并具用手动遥控器控制功能。配电箱含继电器系统配置四套、动静探测器配置一个、手动遥控器配置套、日光灯自动调光系统配置二套、亮度传感器配置一套。
2、HW500DDC控制器：
要求配置： DO配6个点、DI配7个点、AI配4个点、AO配2个点。
3、P4客户端电脑：
内配置支持DDC的客户端组态软件一套、客户端软件一套。客户端电脑要求能同服务器联网。
4、ZD-VB亮度自动调节器：
采用工程实际主流应用的亮度自动调节器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。
5、FL-476动静探测器：
采用工程实际主流应用的动静探测器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。
6、BD-6手动遥控器：
采用工程实际主流应用的手动遥控器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。
四、TY-L4型楼宇照明监控系统实验实训装置 实训项目
实训项目一：公共区域照明控制与操作实训
实训项目二：办公室照度自动调节控制与操作实训
实训项目三：景观照明控制与操作实训
实训项目四：情景照明控制与操作实训
实训项目五：应急照明控制与操作实训
实训项目六：手动遥控器控制与操作实训
实训项目七：线路故障的判断与处理
实训项目八：设备故障的判断与处理
实训项目九：设计并安装一个简易应用系统
实训项目十：组态软件设计实训项目
了解更多智能楼宇实训装置产品详情，可立即咨询上海腾育科教仪器有限公司，联系电话021-62278396
