智能楼宇实训装置

TY-X9型单元住宅楼分户热计量采暖系统实训装置

TY-X9型单元住宅楼分户热计量采暖系统实训装置
  • 名称:TY-X9型单元住宅楼分户热计量采暖系统实训装置
  • 型号 : TY-X9型单元住宅楼分户热计量采暖系统实训装置
  • 立即咨询 : 021-62278396

欢迎访问本公司网站,本公司的实验实训设备,产品齐全,质量保证,上门安装调试、现场培训,免费保修三年、终身维护,本系列产品有:建筑电气控制实训装置智能家居安装维护操作台楼宇供配电系统实训装置楼宇空调监控系统实训装置楼宇供配电及照明系统综合实训装置排水设备安装与控制实训装置楼宇消防自动化系统综合实训装置安保监控系统实验实训装置楼宇照明监控系统实验实训装置变频恒压供水系统实训装置等,欢迎新老用户来公司实地考察、指导与交流,以下是本页产品简介,如需询价或需要实验室建设方案,请联系我们。

详细描述

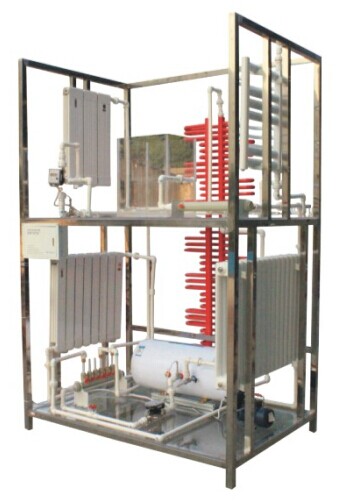

TY-X9型单元住宅楼分户热计量采暖系统实训装置



一、TY-X9型单元住宅楼分户热计量采暖系统实训装置 实训功能
1、整体式全真暖气片和管路,透明地板,能看清隐蔽管路的全部结构和走向。
2、一二层均设置热计量表,整个系统由锅炉及循环泵实现热循环演示。
3、展示了单管跨越式供暖系统和双管下供下回式供暖系统的外观、结构、原理、安装部位和安装形式。
4、展示了铜铝复合散热器、薄壁钢管散热器(艺术造型)、普通钢制散热器、板翼散热器、和卫生间小背篓散热器的外观、结构、原理、安装部位和安装形式。
5、膨胀水箱采用全透明材料制造,能演示膨胀水箱的工作原理。
6、所有散热器和水暖设备都能全真演示。


二、TY-X9型单元住宅楼分户热计量采暖系统实训装置 技术指标
外形尺寸:1500×1000×2400mm
框架材料:304不锈钢
地板材料:钢化玻璃
进水要求:0.05MPa~0.75MPa
安全保护:具有漏电自动保护装置和接地保护

三、TY-X9型单元住宅楼分户热计量采暖系统实训装置 主要配置
一二层入户处均设热计量表及阀门,一层供暖系统为单管跨越式供暖系统,左、中、右三面框壁各设置铜铝复合散热器、薄壁钢管散热器(艺术造型)、普通钢制散热器;二层供暖系统为双管下供下回式系统,散热器左、中、右依次为板翼散热器、薄壁钢管散热器(艺术造型)、卫生间小背篓散热器。供回水主立管沿框架左侧设置。

四、TY-X9型单元住宅楼分户热计量采暖系统实训装置 实训项目
实训一:单元住宅楼分户热计量采暖系统操作演示
实训二:单管跨越式供暖系统的认识
实训三:双管下供下回式供暖系统的认识
实训四:热计量表的计量操作及拆装实训
实训五:锅炉的拆装及操作实训
实训六:循环泵的操作及拆装实训
实训七:分水器、集水器的操作及拆装实训
实训八:薄壁钢管散热器的拆装实训
实训九:铜铝复合散热器的拆装实训
实训十:普通钢制散热器的拆装实训
实训十一:卫生间小背篓散热器的拆装实训
实训十二:板翼散热器的拆装实训

了解更多智能楼宇实训装置产品详情,可立即咨询上海腾育科教仪器有限公司,联系电话021-62278396
