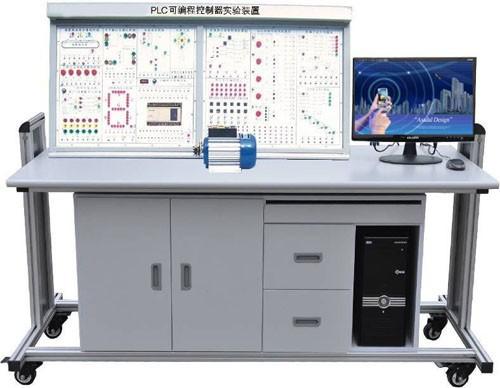

TY-PLC3G型 PLC可编程控制实验装置

　　“TY-PLC3G型可编程控制器实验装置”是专为目前我国各院校开设的“可编程控制器技术”、“可编程控制器及其应用”课程配套设计的。可编逻辑控制器、通信编程器、GX Developer7.0编程软件、MCGS V5.5工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体，可直观地进行PLC的基本指令练习、多个PLC应用的模拟实验及实物实验，同时也为高层次的设计开发实验提供良好的条件。为了结合教学要求，设计过程中参考了国内多种教材，从中精选出具典型性的实验项目，配套三相鼠笼异步电机。 　一、TY-PLC3G型可编程控制器实验装置-特点
　　1.可靠性、灵活性强 提供实验所需的+24V直流电源，设计时将容易损坏的功能及对学生没有技能要求的线路直接接好，保证设备的可靠性。设有过压保护电路，当电源电压超过了主机所能承受的范围，即自动报警并切断电源，使主机不会因承受过高的电源电压而导致损坏。还设有电流型漏电保护器充分保证人身安全。学生可充分利用面板上的资源进行实验，灵活方便。
　　2.直观性强 面板布局合理、图线清晰分明，板上印有必需的文字说明，在保证接线正确、编制程序无误的情况下，只要细心地操作，就能形象、直观地显示程序执行的过程和结果，从而检验编程的正确性。
　　3.采用先进、易用的PLC 配备日本三菱FX1N-40MR型可编程控制器(用户也可选择其他品牌控制器，价格另仪)。
　　4.组态棒图教学 采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
　二、TY-PLC3G型可编程控制器实验装置-技术性能
　　1.输入电源：三相四线～380V±10% 50Hz
　　2.工作环境：温度-10℃～+40℃ 相对湿度<85%(25℃) 海拔<4000m
　　3.装置容量：<250VA
　　4.重量：80Kg
　　5.外形尺寸：117×73×130cm3
　三、TY-PLC3G型可编程控制器实验装置-实验项目

1.可编程控制器的基本指令编程练习	13.三相鼠笼式异步电动机星/三角(Y/△)换接起动控制(实物)
2.LED数码显示控制	14.水塔水位的控制模拟
3.装配流水线的模拟控制	15.装配流水线的模拟控制
4.天塔之光模拟控制	16.液体混合装置控制的模拟
5.步进电机运动控制(实物)	17.机械手动作的模拟
6.直线运动控制系统	18.传送带的模拟
7.运料小车控制模拟	19.自动配料系统控制的模拟
8.十字路口交通灯控制	20.轧钢机控制系统模拟
9.四层电梯控制系统的模拟	21.邮件分拣系统模拟
10.三相鼠笼式异步电动机点动控制和自锁控制(实物)	22.自动售货机的模拟控制
11.三相鼠笼式异步电动机联锁正反转控制(实物)	23.加工中心的模拟控制MCGS组态棒图实验教学
12.三相鼠笼式异步电动机带延时正反转控制(实物)
24.利用已编辑好的组态棒图，对以上任何实验进行动态跟踪实验教学。
25.针对实验项目的具体要求，学生自行编辑组态棒图，进行教学实验。

　温馨提示：
　　1.设备验收：各采购单位收货时请检查TY-PLC3G型可编程控制器实验装置货品的外观，核实本装置的数量及配件，拒收处于受损状态的TY-PLC3G型可编程控制器实验装置;
　　2.设备质保：腾育将为各采购单位提供TY-PLC3G型可编程控制器实验装置产品说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对本装置的有偿维修;
　　3.设备退换货：各采购单位单方面原因导致的TY-PLC3G型可编程控制器实验装置选型错误或购买本装置的数量错误，造成本装置的退换货要求，将不被接受;
　　4.设备货期：TY-PLC3G型可编程控制器实验装置的发货期为参考值，如您需要了解本装置的精确货期，请与腾育的销售人员联系;
　　5.如采购单位对TY-PLC3G型可编程控制器实验装置有任何疑问或想了解更多PLC可编程控制器实验装置系列请致电：021-62278396,由本公司专业技术人员为您解答相关技术咨询。
