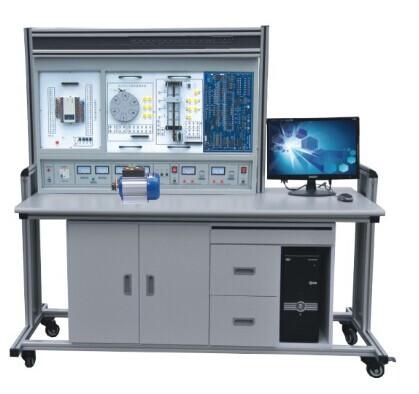

TY-PLC2A型可编程控制实验及单片机实验开发系统综合实验装置

  　　本实验台是在“PLC可编程控制器实验装置”的基础上增加单片机实验开发系统，做到一机多用、资源共享、便于管理、该系统可完成51/96/8088/8086等CPU的单片机、微机的全部软、硬件实验。在单片机仿真实验系统的基础上。增加8088十六位微机原理和接口实验。一体化设计，只需更换不同的CPU卡，即可支持多种CPU的实验开发。提供两种操作平台，即可独立工作，也可与PC机联机工作。一机在手，别无他求。它适用于《MSC-51单片机原理与接口》、《MSC-96 单片机原理与接口》、《单片机接口技术》、《十六位微机原理与接口》等课程教学。由MCS-51/96CPU卡组成的单片机仿真实验系统，除实验功能外，还具有仿真开发功能，可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU，外部仿真空间达64K。实验时指导书中详细叙述了各实验的目的、内容，列出了接线图，程序接口框图和程序软盘，省去了教师和实验辅导老师为设计、准备调试实验线路和实验程序所许的工作量，节约了课堂时间，从事单片机应用开发教学的科研人员根据各自的实际需要使用该实验系统，可帮助使用者以短的时间准确有效地完成开发与实验任务。全套装置设计合理、功能强大、操作简单方便。 　一、TY-PLC2A型可编程控制实验及单片机实验开发系统综合实验装置-系统构成:
　　1.PLC可编程控制器实验屏
　　2.PLC可编程控制器实验装置
　　3.PLC可编程控制器实验台
　　4.编程应用软件
　　5.仿真教学软件
　　6.PLC及转接通讯电缆
　　7.实验操作桌
　　8.51/96/8088/8086三合一单片机实验开发系统(包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等)。
　　9.电脑或手持编程器(用户自备或代购)
　二、TY-PLC2A型可编程控制实验及单片机实验开发系统综合实验装置-技术参数
　　1.PLC主机：输入：24点 输出：16点
　　2.型号：三菱FX1N-40MR(也可选择西门子、欧姆龙，价格另议)
　　3.输出电压：直流24V，电压表指示
　　4.利用应用软件编程
　　5.电源输入：交流220V，50Hz
　　6.电流 ≥2A，电流具有过载保护 ◆外形尺寸：160×75×140 cm3
　三、TY-PLC2A型可编程控制实验及单片机实验开发系统综合实验装置-实验内容
　　(一)PLC可编程控制器实验系统：

1.与、或、非逻辑功能实验	2.定时器、计数器功能实验	3.跳转、分支功能实验
4.移位寄存器实验	5.数据处理功能实验	6.微分、位操作实验
7.交通信号灯PLC自动控制实验	8.搅拌器的PLC自动控制实验	9.LED数码官显示PLC自动控制实验
10.四层电梯的PLC自动控制实验	11.加工中心刀具库选择控制实验	12.艺术彩灯造型的PLC控制实验
13.电机的自动控制实验	14.步进电机的PLC控制	15.模拟电视发射塔实验实验
16.自动送料装车系统控制实验	17.自动售货机实验	18.自动成型实验
19.水塔自动供水控制系统实验	20.邮件自动分拣实验	21.自动洗衣机控制系统模拟实验
22.电镀过程控制实验

　　 (二) 单片机实验系统：MCS-51单片机实验、软件实验、外部数据存储器扩展。

清零程序	拆字程序	数据区传送子程序	电脑时钟(定时器、中断器综合实验)
数据排序实验	查找相同数个数	无符号双字节快速乘法子程序
多分支程序	八段数码管显示	脉冲计数(定时/计数实验)
二进制转换到BCD	二进制转换到ASCII	键盘扫描显示实验


　　(三)硬件实验：　自搭接硬件电路实验提示

P1口亮灯实验	P1口转弯灯实验	P3.3输入，P1口输出	工业顺序控制(中断控制)
8255控制交通灯	8255 A.B.C输出方波	8255 PA口控制PB口	简单I/O口扩展实验
A/D转换实验	电子音响实验	继电器控制	步进电机实验
D/A输出方波	8253方波	串并转换实验	外部存储器扩展实验
温度闭环控制	小直流电机调速实验	外部中断(急救车与交通灯)	MCS-51串行口应用实验㈠双机通信
		8088/8086系列微机实验	MCS-51串行口应用实验㈡与PC机通信

　　(四)软件实验：

清零程序	二进制转换到BCD	数据区移动	数据排序实验
拆字程序	显示子程序	多分支程序	找“零”个数实验七32位二进制乘法
拼字程序	二进制转换到ASCII	键盘扫描显示实验

　　(五)硬件实验：自搭接硬件电路实验提示

继电器控制	简单I/O口扩展	D/A转换实验㈠：输出方波	8255并行口实验㈠：A.B.C口输出方波
A/D转换实验	8259中断控制器实验	D/A转换实验㈠：输出锯齿波	8255并行口实验㈡：PA口控制PB口
步进电机控制	定时/计数器：8253方波	小直流电机调速实验	8255并行口实验㈢：控制交通灯
温度闭环控制	音频驱动实验	8251串行通信实验㈠：自发自收	8251串行通信实验㈡：与PC通信
	MCS-96单片机实验

　　(六) 软件实验：

清零程序	拆字程序	利用80C196的PWM产生各种波形	数据区传送子程序
数据排序实验	查找相同数个数	80C196 A/D转换实验	无符号双字节快速乘法子程序
软件定时器	利用HSI测脉冲宽度	80C196外部中断实验	定时器1实验定时中断
多分支程序	利用HSI测量单脉冲宽度	80C196软件方法产生中断	定时器T1和T2同时产生中断
拼字程序	利用HSO产生单脉冲	利用HSO产生连续脉冲	二进制转换到BCD进制转换到ASCII

　　 (七)硬件实验：自搭接硬件电路实验提示

P1口亮灯实验	P1口转弯灯实验	P2.6输入，P1口输出	工业顺序控制
8255 A.B.C输出方波	8255控制交通灯	简单I/O口扩展实验	A/D转换实验
8255 PA口控制PB口	D/A输出方波	继电器控制	8253方波
80C196串行口实验	LED七段数码管显示实验	键盘显示综合实验	音频驱动实验
步进电机实验	直流电机实验	外部中断(急救车与交通灯)

　　温馨提示：
　　1.设备验收：各采购单位收货时请检查TY-PLC2A型可编程控制实验及单片机实验开发系统综合实验装置货品的外观，核实本装置的数量及配件，拒收处于受损状态的TY-PLC2A型可编程控制实验及单片机实验开发系统综合实验装置;
　　2.设备质保：腾育将为各采购单位提供TY-PLC2A型可编程控制实验及单片机实验开发系统综合实验装置产品说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对本装置的有偿维修;
　　3.设备退换货：各采购单位单方面原因导致的TY-PLC2A型可编程控制实验及单片机实验开发系统综合实验装置选型错误或购买本装置的数量错误，造成本装置的退换货要求，将不被接受;
　　4.设备货期：TY-PLC2A型可编程控制实验及单片机实验开发系统综合实验装置的发货期为参考值，如您需要了解本装置的精确货期，请与腾育的销售人员联系;
　　5.如采购单位对TY-PLC2A型可编程控制实验及单片机实验开发系统综合实验装置有任何疑问或想了解更多PLC可编程控制器请致电：,由本公司专业技术人员为您解答相关技术咨询。
