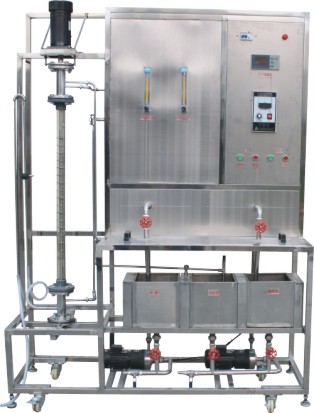

TYCQ-1型振动筛板萃取实验装置
实验目的：
1、了解振动筛板萃取实验装置的构造和应用。
2、测定萃取塔的萃取效率。
3、掌握振动频率与萃取效率的相互关系。
主要配置：
萃取塔、输送泵、转子流量计、振动机构、调速器、高低位水箱、不锈钢框架、不锈钢料液槽、控制屏。
|
常温、常压操作
|
|
萃取塔转动频率：200～600转/分
|
|
传质单元数 NOE：0.4～3.0
|
|
传质单元高度HOE：0.3～2.0
|
|
体积总传质系数,KYea：2.0×104～2.0×105 kgA/[m3.h.(kgA/kgs)]
|
|
水流量：1～10 l／h
|
|
煤油流量：1～10 l／h
|
|
水：装置自带不锈钢水箱桶，连接自来水接入。
|
|
电：电压AC380V，功率1.5KW，标准三相五线制。每个实验室需配置1~2个接地点（安全地及信号地）。
|
|
不锈钢水箱：250*250*250mm三个
|
|
玻璃萃取塔：塔径37 mm ,塔身高1000 mm, 塔的有效高度750 mm
|
|
不锈钢转盘：直径35mm
|
|
定位器：倒U状 ，直径φ10mm，不锈钢材料
|
|
直流可调速电机：电压AC220V，功率0.50KW，调速器
|
|
水转子流量计：流量范围1～10 l／h
|
|
宇电转数显示仪
|
|
宇电温度显示仪
|
|
测转速传感器：霍尔开关
|
|
Pt100热电阻温度计：0～100℃
|
|
磁力驱动泵（两台）：电压380Ｖ，功率180Ｗ，扬程8m
|
|
正泰电器：接触器、开关、漏电保护空气开关
|
|
不锈钢管路、管件及阀门
|
|
不锈钢仪表柜：测控、电器设备在实验架上
|
|
不锈钢材质框架1.6×0.55×2.2米（带脚轮及禁锢脚）
|
