TY-105B型网络接口型单片机、微机综合实验开发装置

TY-105B型网络接口型单片机、微机综合实验开发装置
  • 名称:TY-105B型网络接口型单片机、微机综合实验开发装置
  • 型号 : TY-105B
  • 立即咨询 : 0

欢迎访问本公司网站,本公司的实验实训设备,产品齐全,质量保证,上门安装调试、现场培训,免费保修三年、终身维护,本系列产品有:PLC可编程控制器实训装置可编程控制器实验装置光机电一体化实训考核装置工业自动化综合实训装置循环搬运自动控制实训装置FMS柔性生产制造实验系统柔性自动化生产线实验系统单片机开发应用技术综合实验装置单片机控制功能实训考核装置工业机械手实训装置等欢迎新老用户来公司实地考察、指导与交流,以下是本页产品简介,如需询价或实验室建设方案,请联系我们

详细描述

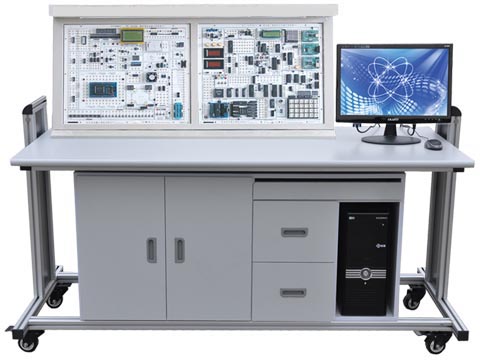

TY-105B型网络接口型单片机、微机综合实验开发装置



TY-105B型网络接口型单片机、微机综合实验开发装置是一套开发型、多功能单片机·微机·CPLD/FPGA综合实验开发装置(简称系统),该系统吸收了国内外先进教学仪器的优点,结合现代电子技术的需要,增设了许多新型实用接口、单片机通信、控制技术,通过本系统可完成单片机(51/196)、微机(8086)、EDA等学科的原理接口实验和应用,为单片机·微机实验室提供综合实验平台,同时也为从事单片机·微机开发人员提供理想的实验环境。



一、系统组成:
该实验装置是由控制屏、内置直流稳压电源、漏电断路器等组成,控制屏有两大块的双面印刷线路板组成。
二、系统特点:
1、是集51、96、8088(以下简称88)三大系列CPU于一体的三合一实验系统。内置JD-208仿真器(5196)和8088实验系统。该系统以8088实验系统作为基板,自成一体,可单独作为8086微机原理和接口实验使用,也可分别叠插51或96CPU卡,构成51/96单片机实验开发系统,598系统结构紧凑,资源充分共享,无总线开关切换,自动识别CPU的类型。
2、实验系统软、硬件配置完善,仿真软件支持Win98/2000/XP等操作系统,并支持汇编语言和C语言的开发,实验内容丰富,是单片机、微机原理和接口教学的理想平台。
3、598同时配置EDA下载板和相应IO接口,支持altera、lattice、xilinx三家公司CPLD/FPGA芯片实验开发。
4、提供多种总线类型的实验模块,包括并行总线、RS232总线、RS485总线、I2C总线、SPI串行总线、USB总线、CAN总线、1-WIRE总线和以太网接口,可调试新型外围接口芯片有:I2C串行RAM AT24C02、I2C串行实时时钟PCF8563T、I2C串行10位D/A TL5615、8位A/D TL549、1-WIRE总线数字温度传感器DS 18B20、RS232芯片MAX232、MAX485、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS、看门狗电路MAX813L。
5、提供多种输入/输出设备,包括字符式1602 LCD、128X64点阵LCD、16X16LED点阵、4X6开放式键盘、6位开放式数码管、IC卡、步进电机、小直流电机、小直流电机、继电器、语音录放(含话筒、喇叭)、打印机接口、小直流电机闭环控制、温度闭环控制等。
6、学生可通过实验台内置的仿真器联PC机调试、运行所有的实验程序,也可不联PC机独立运行。
三、 实验项目:
(一)单片机内部功能实验:
1、单片机内部定时/计数器实验(脉冲计数)
2、单片机内部定时/计数器实验、中断控制综合实验(电脑 时钟)
3、单片机串行口实验—双机通信
4、单片机串行口实验—单片机与电脑联机通信实验
5、单片机I/O口实验
6、单片机ISP系统实验和看门狗实验
8、串并转换(74 LS 1 6 4),扩展2位七段LED实验
9、并串转换(74 LS 1 6 5)实验
10、v/F转换实验
(二)单片机、微机常用接口与应用实验
11、8位8路A/D转换ADC 0 8 0 9实验
12、8位1路D/A转换D A C 0 8 3 2实验
13、定时/计数器8 2 53 A实验
14、串行通信接口控制电路8 2 5 1/8250实验
15、I/O口(74 LS 2 7 3/74 LS 2 4 4)扩展实 验
16、并行口扩展实验8 2 5 5/8 1 5 5
17、地址译码(3一8译码器74 LS 1 3 8)实验
18, 8279键盘输入、LED显示输出实验
19、打印机接口控制实验(打印机选配)
20、继电器控制实验
21、音乐控制实验
22、语音录放实验
23、步进电机(4相)控制
24、十字路口交通灯模型控制实验
25 、16X16 LED点阵实验
26 、128X64 LCD点阵实验
(三)单片机新型总线控制接口实验
27、I2C串行RAM24C02读写实验
28、12C串行10位D/A T L 5615 D/A转换实验
29、I2C串行8位A/D T L549 A/D转换实验
30、I2C串行实时时钟PCF8563T应用实验
31、I-WIRE总线数字温度传感器DS 18B20应用实验
32, CAN控制器STA1000, CAN收发器TJA1050T应用实验
33、以态网接口RTL8019AS应用实验
34、RS232/485通信接口实验
35、USB总线接口实验
( 四)单片机、微机控制应用小系统实验
36、直流电机闭环控制实验
37、温度测量控制(PID调节闭环控制)
(五)微机接口实验
38、8237DMA数据传送实验
39、8259中断控制器实验
(六)可编程CPLD/FPGA应用实验
 基本实验:
(1)七人表决器;           (2)四位加法器;          (3)BCD码加法器;
(4)格雷码变换器;         (5)四位并行乘法器;      (6)触发器;
(7)用ABEL语言设计74LS160功能模块计数器;             (8)多模加减计数器;
(9)可控脉冲发生器;      (10)简易数码锁;          (11)英语字母显示实验;
(12)八位乘法器;         (13)序列检测器;          (14)可变模16位加法计数器;
(15)正负脉冲数控调制发生器;(16)秒表。
 模块实验:
(1)A/D 0809模数转换器实验;    (2)D/A 0832数模转换器实验;  (3)步进电机控制实验;
(4)16*16 LED点阵显示实验;     (5)电子时钟实验;            (6)数码管静态显示实验;
(7)VGA接口彩条信号实验;       (8)4*4键盘扩展实验;
(9)128*64 LCD液晶显示实验;    (10)电子音乐演 奏实验;
(11)RS232串口发送实验(SEND);(12)RS232串口接收实验(RECEIVE);
(13)PS/2键盘接口逻辑设计;     (14)单片机总线接口实验;
(15)异步串口通讯(UART)
 数字系统设计:
 (1)数字钟;       (2)频率计;  (3).交通灯;  (4)数字锁;
(5)出租车计费器; (6)抢答器;(7)自动电梯; (8)彩灯控制器等。
(七)自行扩展实验
通过IC扩展区用户可自行扩展各种数字电路、单片机应用实验。
四、实验室每二人每套配置方案(二人为一组,一组用一张实验桌)
1、控制屏          必配  1台。
2、微机              自配    1台。
3、示波器            自配 1台。
4、万用表            自配 1只。
5、微型打印机        按照实际情况选配,一般每套配一台微打。
7、网卡              按照实际情况选配  1块。
