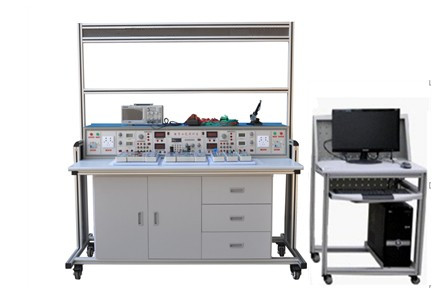

TYGY-71D型电子工艺实训考核装置

　TYGY-71D型电子工艺实训考核装置
　　一、设备概述
　　本实验台适用于高职高专及高级技师的实验、实训要求。 适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训;电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、 PCB 板图的设计等实训项目。
　　电工电子创新实训模块由透明有机盒及 PCB 板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。
　　配备 开放实验室信息管理系统，为 学生动手能力的培养、分析问题解决问题能力的培养、自主实验和创新实验能力的培养均需要一个宽松的、开放的、设备齐全的实验环境。
　　 　　二、设备技术指标
　　工作电源：三相五线 AC3800V ± 10%50Hz
　　温度：- 10 ～ 40 ℃;环境湿度：≤ 90% ( 25 ℃)
　　外形尺寸：长×宽×高 =1600 × 880 × 1825 ㎜
　　整机功耗：≤ 1.5KW
　　安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
　　三、设备功能特点
　　1 、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主导，以技术应用为目标，接近生产实际。
　　2 、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，模块采用透明有机盒，兼作实物示教，一举多得。
　　3 、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发;而且模块维修方便，可放手让学生操作、试验，无后顾之忧。
　　4 、与本装置实训项目均经过反复斟酌、精心配置;其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。
　　5 、本装置具有各类模块 156 个，具有广阔的延伸空间，本装置可完成 < 模拟电子技术 > 、 < 数字电子技术 > 、 < 电力电子技术 > 等多门课的实验、实训项目，这样可充分发挥本实训台的利用率，并可节省实验实训场地，性价比大大提高
　　本设备各个功能模块功能构成：
　　1 、总电源
　　( 1 )总电源为单相交流 220V 电源，经空气断路器(带熔断器及漏电保护)，额定电
　　流为 5A ，安全可靠。
　　( 2 )指示灯：电源线接通电网电源后，红灯亮，表示实训台已接入电源。空气断路器合
　　闸后，绿灯亮，表示实训台进入正常工作状态。
　　2 、可调直流电源
　　( 1 )可调直流电源为 DC0~30V/2A ，并带过载、短路保护功能，保护的整定值可进行
　　调节;直流输出电压采用 3 位半数字显示的电压表( 0~30V )，直流输出电流采用 3 位半数字显示的电流表( 0~2A )。
　　3 、多档交流电源和稳压直流电源
　　( 1 )多档交流电源 3~24V ，七档，并带过载、短路保护;当出现过载或短路保护状态时，
　　报警指示灯亮，解除过流或短路信号后，需手动复位。
　　( 2 )稳压直流电源± 5V 、± 12V 四组。
　　4 、数字电压表与电流表
　　3 位半显示数字电压表一只( 0~30V )和 3 位半显示数字电流表( 0~2A )一只。
　　5 、功率输出函数发生器：
　　1 )采用直接数字频率合成( DDS )产生高精度正弦波，方波和三角波。采用大屏幕 LCD 显示输出频率、波形，衰减值。
　　2 )正弦波输出幅度≥ 10V, 输出阻抗 50 Ω，失真度 <1% ( 0.1HZ--1KHz )。
　　3 )频率范围 :0.1HZ~3MHz, 采用键盘直接输入数字设定频率 , 。
　　4 )输出幅度采用电位器调节，正弦波输出具有 20db,40db 衰减。
　　5 )方波占空比可调 , 调节范围： 1%-99% 调节;方波和三角波采用 TTL 电平输出。
　　6 )频率计高测量范围 100MHz ，自动换档。
　　6 、单片机实验箱
　　( 1 )中英文双平台支持：自主开发的集成环境，提供单步、断点、连续等丰富的调试手段。内置双踪虚拟 PC 示波器，通过集成开发环境可在计算机屏幕上显示被测试端的输出波形。同时配备开发应用版和示教综合版集成软件，形成了仿真开发与教学实验相结合的多用途实验型开发系统，充分激发了学生的动手及思维能力，有效提高了实验效率、实验成功率和教学质量;同时支持 Keil 软件，与的嵌入式集成开发环境实现无缝连接!
　　( 2 )独创的 FlashDown 仿真技术，采用专用下载芯片，可实现 P0 、 P2 总线和 I/O 口全功能。完全自主的多 CPU 兼容技术，对目标处理器的支持从 8051/8751 、 8088 到 PC 计算机，高度智能的后台监控及 CPU 选择开关令目标 CPU 的切换灵活自如。
　　( 3 )独创的 ISA 通用插座设计，充分开放，自由设计，使接口实验项目由平面到立体无限延伸，可适配 ISA 实验扩展卡，亦可由学生自行设计实验模块，培养独立设计与动手能力，直接面向课程设计、毕业设计及电子竞赛。 PCI 总线实验支持，强大的 PC 计算机资源与实验装置的完美组合，支持 Win9X/2000/NT/XP/2003 及 DOS 操作系统，支持实模式、保护模式下的 I/O 设备、存储器及中断的访问，支持汇编语言及高级语言编程( PCI 卡需要另购)。
　　( 4 )高效的 PACK 实验扩展，灵活设计，任意叠加，对创新实验项目 USB1.1/2.0 、 TCP/IP 、 CAN-bus 等完美扩展支持。
　　( 5 )自带键盘、显示器，能独立运行，也可以 PC 机为操作平台。两种工作方式任意选择，均全面支持《单片机原理与应用》等课程的实验教学。
　　( 6 )系统采用紧耦合多 CPU 技术，用 51 单片机作为系统管理 CPU ， 8032 或 438 作为目标机仿真与实验 CPU ，其软硬件资源 100% 出借。
　　( 7 )目标 CPU8032/438 采用主频为 6MHz ，向用户提供实验方式和两种仿真方式( RAM 方式和 EPROM 方式)。
　　( 8 )配有二片 RAM61C256 构成系统的 64K 程序空间，地址范围为 0000H~0FFFFH ，还配一片 61C256 ( 32K )作为用户设置的断点区( BPRAM )。
　　( 9 )实验项目完整丰富，与课程教学紧密结合，同时配有电机、温控、音响等实验对象，可支持控制应用类综合实验。
　　( 10 )系统接口实验电路为单元电路方式，电路简捷明快，采用扁平线、排线、双头实验导线相结合的办法，进一步简化了实验电路连接环节，既减轻繁琐的连线工作，又提高学生的实验工作能力。
　　( 11 )通过 RS232 通信接口，在 Windows 集成软件的支持下，利用上位机丰富的软件硬件资源，实现用户程序的编辑、编译、调试运行，提高实验效率。
　　( 12 )具有的调试手段，系统全面支持硬件断点，可无限制设置断点，同时具有单步、宏单步、连续运行及无限制暂停等功能， 100% 保护用户现场，返回监控。
