过程装置与控实验装置

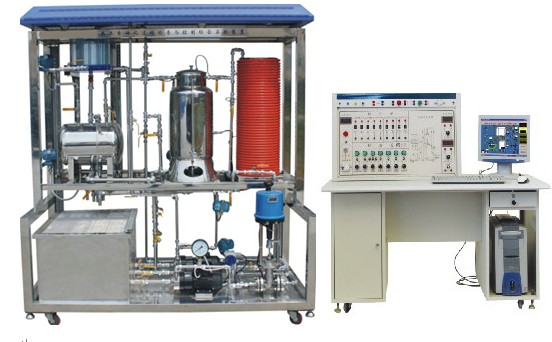

TYGCK-01E型热工自动化过程控制实验装置

TYGCK-01E型热工自动化过程控制实验装置
  • 名称:TYGCK-01E型热工自动化过程控制实验装置
  • 型号 : TYGCK-01E
  • 立即咨询 : 0

欢迎访问本公司网站,本公司的实验实训设备,产品齐全,质量保证,上门安装调试、现场培训,免费保修三年、终身维护,本系列产品有:城市污水处理模拟装置柏努利实验装置沿程阻力实验装置流体力学综合实验装置数据采集旋风除尘器板式静电除尘器水环境监测与治理技术综合实训平台MBR污水处理实验装置热管换热器实验装置乙苯脱氢实验装置三容水箱对象系统实验装置萃取实验装置离心泵特性曲线测定实验装置传热实验装置精馏实验装置恒压过滤实验装置洞道干燥实验装置流体流动阻力实验装置等欢迎新老用户来公司实地考察、指导与交流,以下是本页产品简介,如需询价或实验室建设方案,请联系我们。

详细描述

TYGCK-01E型热工自动化过程控制实验装置

一、主要特点
被调参数囊括了流量、压力、液位、温度四大热工参数
系统除了改变调节器的设定值作阶跃扰动外,还可在对象中通过电磁阀和手操作阀制造各种扰动
一个被调参数可用不同动力源、不同的执行器、不同的工艺线路下可演变成多种调节回路,以利于讨论、比较各种调节方案的优劣
能进行多变量控制系统及特定过程控制系统实验
能够完成锅炉汽包虚假水位特性实验以及分段过热控制系统实验

热工自动化过程控制实验装置


二、技术性能
输入电压:三相五线制380V±10%  50Hz
工作环境:环境温度-5℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

三、系统组成
对象系统的结构及组成
实验对象系统包含有:不锈钢储水箱;上水箱为有机玻璃圆筒型水箱;下水箱为不锈钢锅炉汽包;三相4.5kW电加热锅炉(由不锈钢锅炉内胆加温筒和封闭式外循环不锈钢冷却锅炉夹套构成)和铝塑盘管组成。
系统动力系统有三套:一套由三相(380V交流)不锈钢磁力驱动泵、电动调节阀、电磁阀、涡轮流量计等组成;一套由三相不锈钢磁力驱动泵(220V变频);另一套由三相不锈钢磁力驱动泵(220V变频)、涡轮流量计等组成。
整套对象系统完全由不锈钢材料制造,包括对象框架、管道、底板,甚至小到每一颗紧固螺钉。
对象系统中的各类检测变送及执行装置
扩散硅压力变送器两只:分别检测上水箱、锅炉汽包液位
涡轮流量计三只:分别检测两条动力支路及盘管出水口的流量
Pt100热电阻温度传感器六只:分别用来检测锅炉内胆、锅炉夹套、盘管(三只)及上水箱出水口水温
执行器:包含电磁阀、电动调节阀各一个
三相380V不锈钢磁力驱动泵、三相220V不锈钢磁力驱动泵(2台)以及三相电加热管
四、实验项目
本装置能完成如下实验项目内容:
过程控制系统组成认识实验
过程控制及检测装置硬件结构组成认识
传感器的校正(零点迁移与量程调整)
单容水箱特性测试实验
锅炉汽包虚假水位特性测试
双容水箱特性测试实验
单回路控制系统实验
单回路控制系统的实验
上水箱(或下水箱)液位的定值控制实验
双容水箱液位的定值控制实验
锅炉内胆静态水温的定值控制实验
锅炉内胆动态水温的定值控制实验
锅炉夹套水温的定值控制实验
电动阀支路流量的定值控制实验
变频调速磁力泵支路流量的定值控制实验
